Mide Corriente con Multímetro: Guía de 4 Pasos

Saber cómo medir la corriente eléctrica es una de las habilidades más fundamentales y poderosas que puedes adquirir al aprender a usar un multímetro. A diferencia de medir voltaje o resistencia, la medición de corriente requiere un enfoque diferente y un mayor nivel de precaución. Es el diagnóstico clave para saber cuánta “energía” está consumiendo un componente o un circuito completo. Si alguna vez te has preguntado por qué una batería se agota rápidamente o si un dispositivo funciona correctamente, la respuesta a menudo se encuentra en los amperios. En esta guía completa, desglosaremos el procedimiento en cuatro pasos claros y sencillos, asegurándonos de que no solo aprendas el método, sino que también comprendas los principios de seguridad para hacerlo de manera correcta y sin riesgos.

¿Qué Necesitas Saber Antes de Empezar?

Antes de sumergirnos en los pasos prácticos, es crucial familiarizarse con los conceptos y herramientas básicas. Un multímetro es un dispositivo versátil que combina las funciones de un voltímetro, un amperímetro y un óhmetro. Su propósito es darnos una visión numérica de lo que ocurre en un circuito eléctrico.

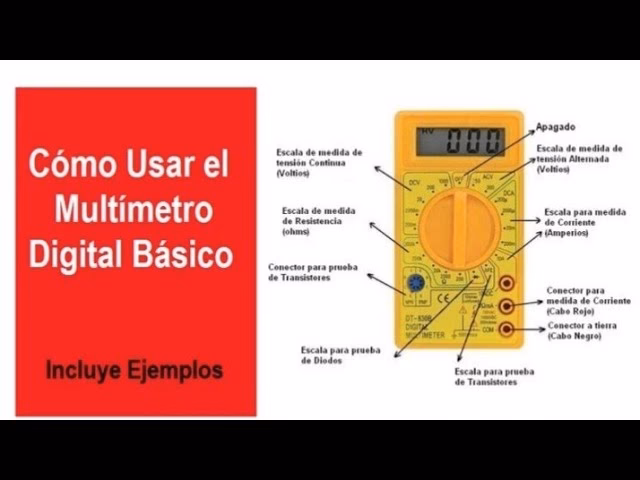

Las Partes Clave del Multímetro para Medir Corriente

• Selector de Función o Rango: Es el dial giratorio central que te permite elegir qué quieres medir. Para la corriente, buscarás los símbolos A~ (Amperios de Corriente Alterna) o A⎓ (Amperios de Corriente Continua).
• Tomas de Entrada (Jacks): Son los puertos donde conectas las sondas. Para medir corriente, no usarás el puerto habitual de voltaje/resistencia. En su lugar, utilizarás el puerto COM (común, para la sonda negra) y un puerto específico para corriente, generalmente etiquetado como ‘A’, ’10A’ para corrientes altas, o ‘mA’/’µA’ para corrientes bajas.
• Sondas de Prueba: Son los cables (uno rojo, uno negro) que utilizas para hacer contacto con el circuito. La sonda negra casi siempre va en el puerto COM, mientras que la roja se mueve según la magnitud de la corriente que esperas medir.
• Fusible: Dentro del multímetro hay un fusible que protege el dispositivo de corrientes excesivas. Si intentas medir más amperios de los que el puerto o el fusible pueden soportar, este se quemará para proteger los componentes internos. Es una pieza de seguridad esencial.

Corriente Alterna (AC) vs. Corriente Continua (DC)

Es vital saber qué tipo de corriente vas a medir. La Corriente Continua (DC) fluye en una sola dirección y es la que encuentras en baterías, paneles solares o la electrónica de tu coche. Su símbolo es A⎓. La Corriente Alterna (AC) cambia de dirección periódicamente y es la que se encuentra en los enchufes de tu hogar. Su símbolo es A~. Seleccionar el modo incorrecto te dará una lectura errónea o nula.

Los 4 Pasos Definitivos para Medir Corriente

Medir corriente es un proceso que requiere conectar el multímetro de una manera específica: en serie. Esto significa que debes interrumpir el circuito y hacer que la corriente pase a través del multímetro para ser medida. Piénsalo como instalar un medidor de agua en una tubería; tienes que cortar la tubería e insertar el medidor para que toda el agua pase a través de él. Con la electricidad es igual.

Paso 1: Preparación y Seguridad Ante Todo

La seguridad no es negociable. Antes de tocar cualquier cable, sigue estas indicaciones:

1. Desconecta la Alimentación: Apaga completamente la fuente de energía del circuito que vas a medir. Si es un dispositivo a baterías, quítalas. Si está conectado a la red, desenchúfalo.
2. Inspecciona tu Equipo: Revisa tu multímetro y las sondas en busca de grietas, cables pelados o cualquier daño visible. Un equipo dañado es un riesgo de descarga eléctrica.
3. Estima la Corriente: Intenta tener una idea de cuánta corriente esperas medir. ¿Son unos pocos miliamperios para un LED o varios amperios para un motor? Esto determinará qué puerto de entrada usarás en el siguiente paso. Si no tienes idea, siempre empieza por el rango más alto (normalmente 10A).

Paso 2: Configuración Correcta del Multímetro

Una configuración incorrecta es el error más común y puede dañar tu multímetro. Presta mucha atención:

1. Selecciona la Función: Gira el dial selector al modo de medición de corriente. Elige A⎓ para DC o A~ para AC.
2. Conecta las Sondas a los Puertos Correctos:
   • La sonda negra siempre se conecta al puerto COM.
   • La sonda roja se conecta al puerto de amperios. Si crees que la corriente será superior a 200-500 mA (dependiendo del modelo), usa el puerto de alta corriente, usualmente marcado como 10A o simplemente A. Si estás seguro de que la corriente es muy baja, usa el puerto marcado como mA (miliamperios) o µA (microamperios).

Advertencia: Conectar la sonda roja al puerto de amperios y luego intentar medir voltaje en paralelo creará un cortocircuito a través del multímetro, quemando instantáneamente el fusible y potencialmente dañando el dispositivo o causando un arco eléctrico.

Paso 3: Conexión del Multímetro en Serie

Este es el paso crucial que diferencia la medición de corriente de las demás.

1. Abre el Circuito: Necesitas encontrar un punto en el camino de la corriente y abrirlo. Por ejemplo, si quieres medir la corriente que consume una bombilla en un circuito simple de batería, tendrías que desconectar uno de los cables que va a la bombilla.
2. Inserta el Multímetro: Ahora, conecta las sondas del multímetro para “cerrar” el circuito que acabas de abrir. Una sonda irá al cable que desconectaste y la otra al terminal de la bombilla donde estaba conectado ese cable. De esta manera, la electricidad se ve forzada a fluir desde el cable, a través de la sonda roja, pasando por el interior del multímetro, saliendo por la sonda negra y continuando su camino hacia la bombilla.

Paso 4: Energizar el Circuito y Tomar la Lectura

Con todo conectado de forma segura, es hora de medir.

1. Aplica Energía: Vuelve a conectar la fuente de alimentación (pon las baterías o enchufa el dispositivo).
2. Lee el Valor: La pantalla del multímetro mostrará la cantidad de corriente que fluye a través del circuito, expresada en Amperios (A), miliamperios (mA) o microamperios (µA).
3. Interpreta la Lectura: Si la pantalla muestra “OL” (Overload), significa que la corriente es demasiado alta para el rango seleccionado. Debes apagar todo inmediatamente y cambiar la sonda roja al puerto de 10A y/o seleccionar un rango mayor en el dial.
4. Desconexión Segura: Una vez que tengas tu lectura, apaga la fuente de alimentación primero. Luego, desconecta las sondas y, finalmente, vuelve a conectar el cableado original del circuito.

Comparativa de Multímetros: Digital vs. Analógico

Aunque la mayoría de los multímetros hoy en día son digitales, los analógicos todavía tienen su lugar. La forma de medir corriente es conceptualmente la misma, pero la lectura e interpretación varían.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia clave entre medir voltaje y corriente?

La diferencia fundamental está en la conexión. El voltaje se mide en paralelo, es decir, conectas las sondas a dos puntos del circuito sin interrumpirlo, como midiendo la presión del agua en dos puntos de una tubería. La corriente se mide en serie, lo que requiere abrir el circuito e insertar el multímetro para que la corriente fluya a través de él, como instalar un medidor de caudal.

¿Qué pasa si conecto el multímetro en paralelo para medir corriente?

Esto es extremadamente peligroso y es el error más común. Al hacerlo, creas un camino de muy baja resistencia (un cortocircuito) a través del multímetro. La corriente se disparará, quemando instantáneamente el fusible interno del multímetro. En circuitos de alta energía, esto puede causar un arco eléctrico, dañar el dispositivo, el circuito y provocar lesiones graves.

¿Por qué mi multímetro tiene diferentes puertos para los amperios (10A y mA/µA)?

Los puertos están separados por seguridad y precisión. El circuito interno para medir miliamperios y microamperios es muy sensible y está protegido por un fusible pequeño. El puerto de 10A tiene un circuito más robusto y un fusible de mayor capacidad para manejar corrientes elevadas. Usar el puerto incorrecto puede dañar los circuitos de medición más finos.

¿Puedo medir la corriente de un enchufe de pared directamente?

Absolutamente no. Intentar medir la corriente de un enchufe de pared en serie como se describe aquí es increíblemente peligroso y puede ser letal. Además, no hay una “carga” para medir. Para medir la corriente que consume un aparato, debes hacerlo en serie con el cable de alimentación del aparato. Para mediciones de corriente en cables sin cortarlos, se utiliza una herramienta diferente llamada pinza amperimétrica.
